CS型手摇泵
产品分类:其他未分类
产品介绍
■ CS型手摇泵产品概述：
温州中耐泵阀生产的CS-20、CS-25、CS-32型手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本厂生产的CS型手摇泵，设计合理、用料讲究、维修简单，重要的另件均经防腐蚀处理，因此是比较理想的船用泵浦。

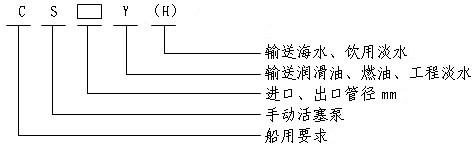

■ CS型手摇泵型号意义：
■ CS型手摇泵性能参数：
|
型 号 |
CS-20型泵 |
CS-25型泵 |
CS-32型泵 |
|
流量m3/分 |
0.02m3/分 |
0.032m3/分 |
0.04m3/分 |
|
排出压力Mpa |
0.25mPa |
0.25mPa |
0.25mPa |
|
吸入真空高度m |
5m（水柱） |
5m（水柱） |
5m（水柱） |
|
活塞行程mm |
70mm |
70mm |
90mm |
|
往复次数次/分 |
50次/分 |
50次/分 |
50次/分 |
|
泵缸直径mm |
φ65 |
φ75 |
φ88mm |
|
手柄作用力kg |
≈18kg |
≈230N |
≈28kg |
|
进出水口径mm |
φ20mm |
φ25 |
φ32mm |
|
重量kg |
6kg/台 |
8.5kg/台 |
12kg/台 |
■ CS型手摇泵主要零部件材料：
|
另件名称 |
材 料 |
标 准 |
|
泵 体 |
ZL102 |
GB1173-74 |
|
盖 |
ZL102 |
GB1173-74 |
|
活 塞 |
ZL102 |
GB1173-74 |
|
水缸套 |
HT20-40 |
GB 976-67 |
|
阀 |
2cr13 |
GB1220-75 |
|
阀 座 |
H62 |
YB 553-71 |
|
轴 |
2cr13 |
GB1220-75 |
|
连杆机构 |
2cr13 |
GB1220-75 |
|
H型水缸套 |
H62 |
YB 553-71 |
说明：本公司生产的CS型手摇泵中Y型和H型在结构和各部尺寸上均相同，其中H型的缸套采用铜材料、以适应海水和生活用水。
■ CS型手摇泵使用与维修：
1、使用前先卸下两侧盖及上端盖上的放油螺钉、注入适量润滑油，摇动手柄、直至手柄运动自如为止。
2、工作时手柄应作最大角度的往复摇动。在泵进口前应设置滤器，以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。
3、泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置，并把泵摇动几次看有否异常，若发现不正常，可向本厂调换。
4、CS型手摇泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。
